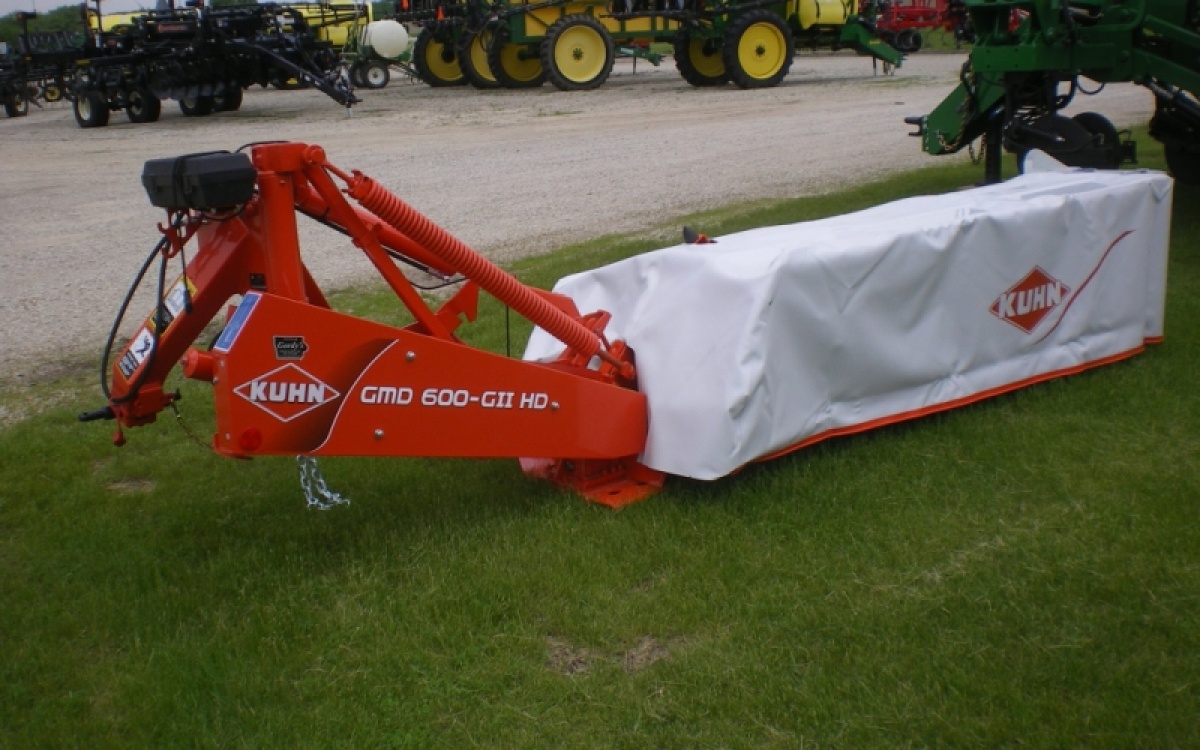

Косарка GMD GII KUHN


Причіпна дискова косарка з поворотною головкою Gyrodine. Задні триточкові навісні косарки. Ріжуча рама з овальними дисками, укомплектована посиленими ножами і посиленими підшипниками дисків у легкознімному корпусі, запобіжники "Protectadrive". Автоматичне блокування ріжучої рами в транспортному положенні. Регулювання поперечного зміщення за допомогою штифтів навішування. Простота експлуатації. Нова кінематика підйому ріжучої рами.

  GMD 600 GII GMD 700 GII GMD 800 GII
Робоча ширина (м) 2,4 2,8 2,11
Кількість дисків із захисними черевиками 6 7 8
Ширина валка (м) 41821 2 41731
Швидкість ВВП (об/хв) 540 540 540
Транспортна ширина (м) ширина трактора + 170 мм ширина трактора + 170 мм ширина трактора + 210 мм
Запобігання "відскок-повернення" серійно серійно серійно
Вага (кг) 535 567 646
Теоретична необхідна потужність від ВВП (кВт) 31 37 41
Теоретична необхідна потужність на ВВП (к.с.) 42 50 58
Вимоги до гідророзподільника трактора 1 одинарний клапан 1 одинарний клапан 1 одинарний клапан

Ріжуча рама

1 - Високопродуктивні шарикопідшипники в цільних корпусах з надійним ущільненням, що зберігають форму.

2 - Болти кріплення проміжних шестерень розміщені на приварених вкладишах із посиленої сталі.
Відхилення осей виключено!

3 - Великі шестерні з кованої сталі - посилені профілі зубів - абсолютна надійність у функціонуванні.

4 - Чудове ущільнення всіх елементів конструкції: O-ущільнення-кільця та ущільнення між половинками рами.

5 - запобігання PROTECTADRIVE проти перевантаження елементів приводного механізму в ріжучій рамі:
  • У разі зіткнення рами з великою перешкодою приводний механізм надійно захищений.
  • Низькі витрати на ремонт і технічне обслуговування.
  • Швидка заміна в полі без тривалої перерви в роботі.

6 - Приварені вкладиші з посиленої сталі гарантують надійний захист, а також більш тривалу експлуатацію дисків і деталей кріплення ножа.

Модифікація HD

У модифікації HD диски виконані для застосування в найважчих умовах. Вони відрізняються такими ознаками:
  • Диски менші та повністю захищені підводками: вони не можуть наштовхнутися на перешкоди.
  • Діаметр розрізу такий самий, як у стандартних дисках: ножі у HD-дисків довші.
  • На нижній поверхні диска зварне кільце посилення підвищує міцність і тримає ріжучу раму в чистоті.

Болти кріплення

A - Лівий болт кріплення (з боку напрямку руху) лежить далі та нижче ніж правий, тож кріплення проводиться швидко та без проблем.

B - Завдяки регулюванню болтів косарка може бути виставлена залежно від ширини колії трактора вправо або вліво.

Комфорт в експлуатації

Завдяки простому управлінню приладом управління циліндра підйомного механізму косарка може бути піднята для безпроблемного переїзду через валки.
Завдяки подовженому циліндру на моделях GII можна косити на схилах до +/- 35 °.
Ремінь приводу підтягують гайковим ключем без демонтажу захисного екрана. Крім того, тим самим ключем можуть виконуватися такі роботи:
  • Демонтаж захисного екрана
  • Зміна дисків
  • Зміна ножів
  • Підстроювання тиску на ґрунт пружиною
