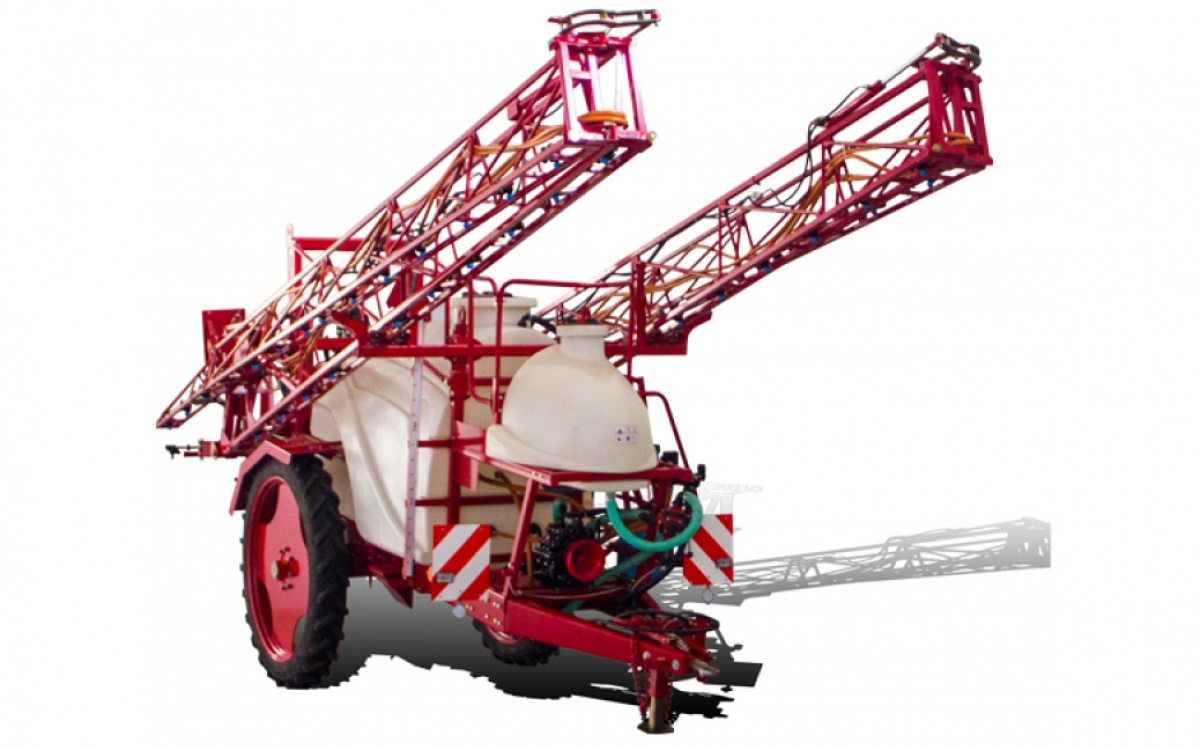

Причіпні обприскувачі TETIS Ельворті ELVORTI


Перший український причіпний обприскувач TETIS для точного землеробства.

Завдяки численним функціональним можливостям оснащення обприскувач TETIS відповідає високим вимогам у сферах точного землеробства та сучасного захисту рослин. Причіпний обприскувач TETIS з об'ємом бака 3 200 літрів вирізняється надійною та зручною в експлуатації конструкцією. Зі штангою з високоміцних європейських сталей можна реалізувати ширину захвату від 18 до 28 м.

ПЕРЕВАГИ ОБПРИСКУВАЧА TETIS

☑ КОНТРОЛЬ НА ВСІХ ЕТАПАХ

Якість обприскування під час роботи з TETIS контролюється за допомогою систем від італійської фірми ARAG - від комплектації Standart із простим керуванням до комплектації Premium Plus із дистанційним керуванням.

☑ ПОФОРСУНКОВЕ ВМИКАННЯ

Автоматичний пофорсунковий контроль виливу SELETRON, з відстанню 50 см між форсунками забезпечує оптимальний режим роботи обприскувача

☑ ШТАНГА - ЯК ПОКАЗНИК ЯКОСТІ

Штанга виготовлена з легкої високоміцної сталі австрійського виробництва забезпечує довговічність конструкції

☑ РІВНОМІРНА ОБРОБКА РОСЛИН

Використання додаткової комплектації системи автоматичного управління положенням штанги BLC - дає змогу здійснювати рівномірний обробіток рослин

РОБОТА У ВАЖКИХ УМОВАХ ☑ РОБОТА У ВАЖКИХ УМОВАХ

Для важких умов місцевості використовується система автоматичного управління положенням штанги BLC з можливістю зміни геометрії штанги

☑ МЕМБРАННО-ПОРШНЕВИЙ НАСОС

Мембранно-поршневий насос з максимальною продуктивністю до 250 л/хв, дає змогу працювати на швидкостях від 6 - 15 км/год, і збільшує продуктивність обприскування до 35 га/год, що на 40% вище порівняно з конкурентами

☑ МАЛІ ГАБАРИТИ

Невелика транспортна висота і малі габарити за рахунок унікального дизайну бака і конструкції штанги

☑ ПРЕМІКСЕР

Високопродуктивний преміксер на 30 літрів забезпечує мінімальний час на завантаження та однорідну суміш розчину

ТРИ РІВНІ ТОЧНОГО ЗЕМЛЕРОБСТВА НА БАЗІ ОБПРИСКУВАЧА TETIS

Для зручності розуміння відмінностей між комплектаціями ми ввели поняття рівнів точного землеробства для нашого обприскувача. Перший рівень - мінімальний набір функцій, що відповідає вимогам точного землеробства. Другий рівень - середній набір функцій і Третій рівень - максимальний набір функцій.

BRAVO 400S LT

Standart

Комплектацією Standart з комп'ютером прямого під'єднання BRAVO 400S LT, без додаткового зовнішнього блоку керування (ECU).

BRAVO 400S

Premium

Комплектація Premium з комп'ютером BRAVO 400S, з підтримкою технології Seletron - пофорсункове керування внесенням робочої рідини.

DELTA 80

Premium Plus

Комплектація Premium Plus найнаповненіший за функціоналом комп'ютер DELTA 80 з дисплеєм 8,4 дюйма, з можливістю підключення до мережі даних 3G.

ISOBUS

Комплектація ISOBUS передбачає наявність на Вашому тракторі цієї системи.

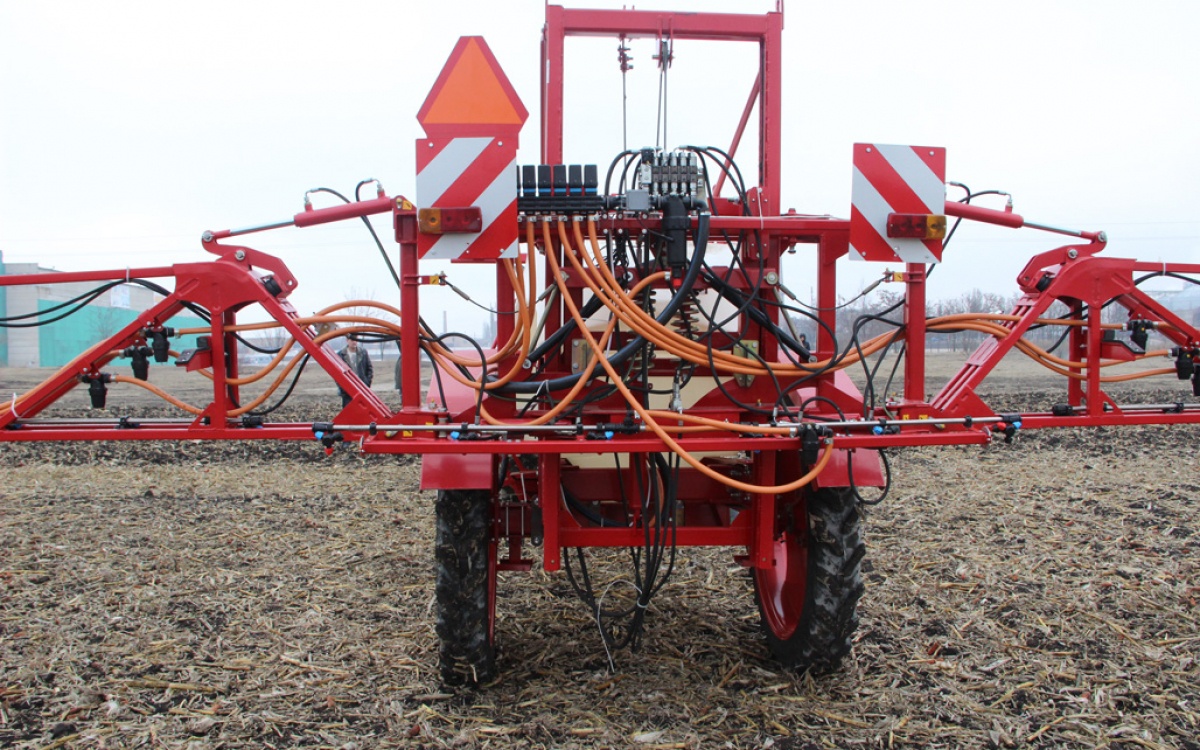

СИСТЕМА ПІДВІСКИ ШТАНГИ:

  • балансирний механізм стабілізації з гідромеханічною системою гасіння коливань.
  • система гасіння коливань утримує штангу на заданій висоті паралельно до землі, що забезпечує рівномірний обробіток рослин із мінімальним пошкодженням навіть за максимальних швидкостей.
  • штанги крил об'ємної конструкції завдовжки від 18 до 28 метрів виготовлено з легкої високоміцної сталі виробництва австрійського концерну Voestalpine (поставляє таку сталь до низки автоконцернів, у т. ч. - BMW).
  • можливість плавно змінювати висоту встановлення штанги від 0,6 до 1,85 метра, навіть під час руху.
  • механізм захисту штанги під час зіткнення з перешкодою допускає відхилення штанги до 15˚ у вертикальній площині та до 45˚ - у горизонтальній площині.
  • після проходження перешкоди штанга повертається у вихідне положення.

СКЛАДАННЯ

Управління всіма гідравлічними функціями просто і надійно здійснюється за допомогою терміналу з кабіни трактора. За допомогою багатофункціонального блоку, управління функціями відбувається особливо комфортно.

Можливі такі функції:

Регулювання за висотою, складання/розкладання, одностороннє складання, зменшення ефективної ширини захвату штанг, регулювання за схилом (ручне або автоматичне залежно від комплектації).

РОЗПИЛЮВАЧІ ТА КОМУНІКАЦІЇ

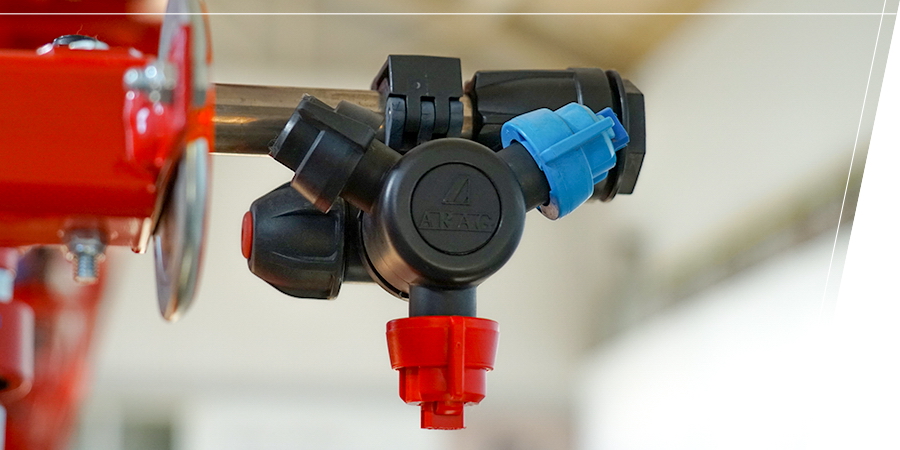

Розпилювачі та комунікації на обприскувачі TETIS встановлені італійської компанії "Arag". У стандартній комплектації обприскувача TETIS встановлюються 3-х ходові форсунки, що мають постійне покриття за широкої зміни діапазону тиску. Розпилювачі форсунок мають постійний кут розпилення 110˚, знижують явище зносу крапель під час роботи під тиском 1 - 1.5 бар, що гарантує чудове покриття. Штампований корпус форсунки зроблений з хімічно стійкого матеріалу Delrin®, що збільшує ресурс виробу. Синя форсунка - витрата до 150 л/га - дрібна дисперсія. Червона форсунка - витрата до 300 л/га - середня дисперсія, яка використовується для роботи в спеку або вітряну погоду.

ДИФЕРЕНЦІЙОВАНЕ ВНЕСЕННЯ НОРМ РОБОЧОЇ РІДИНИ

Можливо використовувати обприскувач з однією форсункою для диференційованого внесення норм робочої рідини з синіми форсунками від 80 до 250 л/га за швидкості від 8 до 15 км/год, з червоними форсунками від 100 до 340 л/га за швидкості від 8 до 15 км/год.

МЕМБРАННО-ПОРШНЕВИЙ НАСОС

Мембранно-поршневий насос італійської компанії Annovi Reverberi з максимальною продуктивністю до 250 л/хв, дає змогу працювати на швидкостях від 6-15 км/год та збільшує продуктивність обприскування до 35 га/год, що на 40% вище, порівняно з конкурентами.

БАК ОБПРИСКУВАЧА

Бак обприскувача: виготовлений із високоміцного та стабільного за формою пластику, об'ємом 3200 літрів; гладка внутрішня поверхня мінімізує відкладення хімічних засобів, які використовуються, та сприяє швидкому та легкому внутрішньому очищенню; форма виготовлення баку запобігає розгойдування рідини та перекиданню обприскувача; усередині баку встановлені спеціальні мішалки гідравлічного типу для підтримки постійної концентрації робочої рідини та запобігання спінюванню.

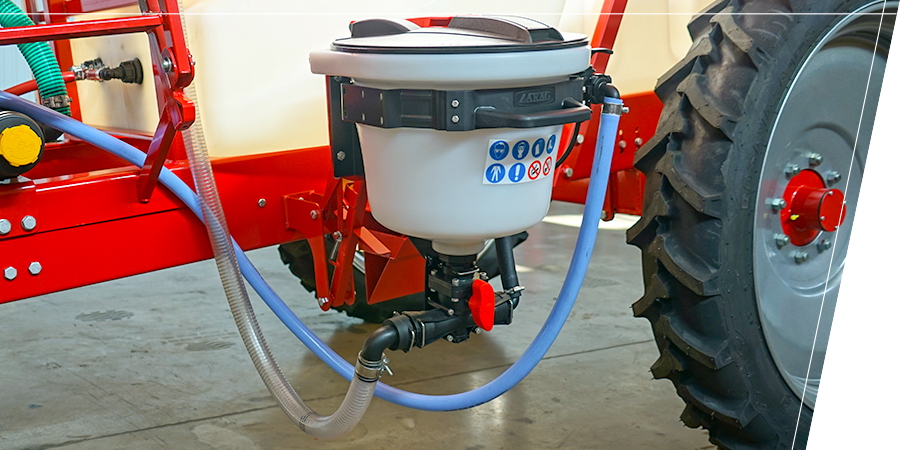

ПРЕМІКСЕР

Преміксер для заливки робочим об'ємом 30 літрів з пістолетом для закачування рідини з каністри може використовуватися для приготування робочого розчину або заливки концентрату в основний бак. Форсунка для промивання ємностей унеможливлює контакт із небезпечними речовинами під час роботи, а також дає змогу без відходів використовувати їхній вміст.

БАК ДЛЯ ПРОМИВАННЯ

Бак для промивання системи ємністю 200 літрів, забезпечує максимальне очищення системи обприскувача від робочої рідини.

ЗАХИСТ ВІД КРАПЕЛЬНИХ ПРОТІКАНЬ

Захист від крапельних протікань. При падінні тиску менше 0,5 бар на форсунці припиняється подача розчину.

ГІДРОСИСТЕМА (МАСЛО)

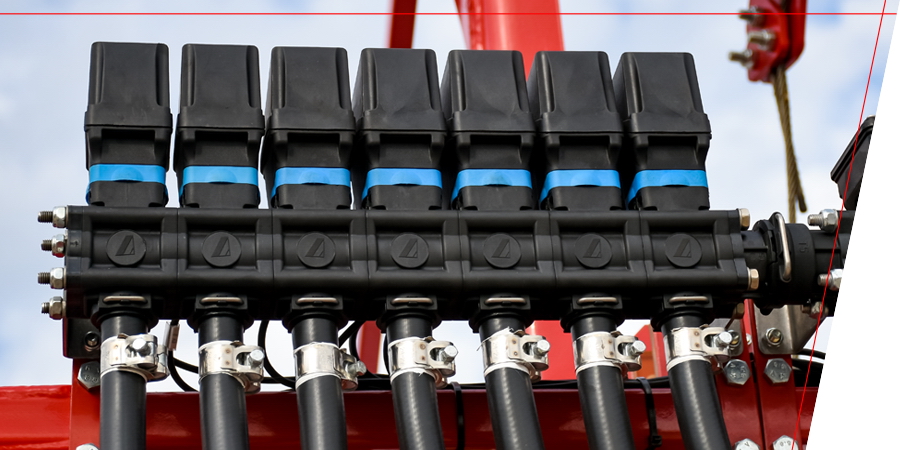

  • 5-ходовий розподільник для забезпечення роботи 7 гідроциліндрів. При цьому на тракторі використовується тільки одна пара виходів;

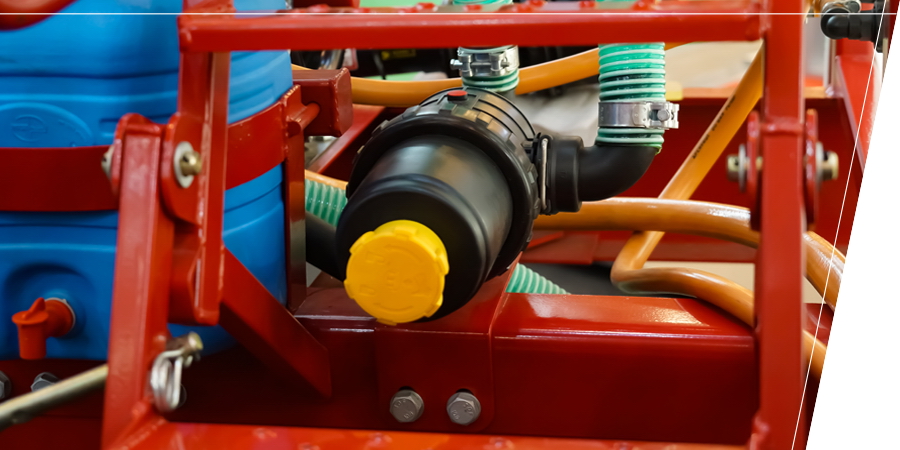

  • встановлено масляний фільтр, який забезпечує ефективне очищення робочої рідини від можливих абразивних забруднень і забезпечує стабільну роботу гідравлічних систем обприскувача.

ГІДРОСИСТЕМА (ВОДА)

Можливість самозакачування води з природних водойм (за наявності подовжувального шланга). Для захисту форсунок від забруднень у рідинній системі встановлено фільтри:

  • біля входу в бочку,
  • перед насосом,
  • після насоса,
  • на кожній із секцій,
  • на кожній форсунці.

ТЕЛЕСКОПІЧНА СИСТЕМА

Телескопічна система регулювання ширини колії від 1400 мм до 2250 мм дає змогу регулювати колію обприскувача TETIS відповідно до колії трактора та міжрядь просапних культур.

ШИРОКОКУТНИЙ КАРДАННИЙ ВАЛ

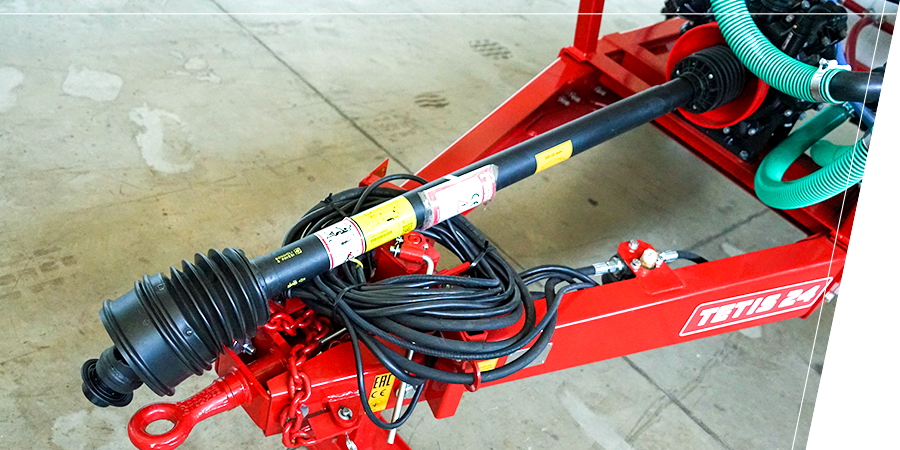

Ширококутний карданний вал BONDIOLI & PAVESI дає змогу здійснювати розворот, не вимикаючи вал відбору потужності трактора, що, своєю чергою, збільшує надійність карданного з'єднання та економить час.

Порошкове фарбування

ОСВІТЛЕННЯ

Для роботи в нічний час обприскувач оснащений прожекторами.

За бажанням можливе встановлення по-форсункового підсвічування діодами.

Модель агрегату

TETIS 18

TETIS 21

TETIS 24

TETIS 28

Тип агрегату

Напівпричіпний

Напівпричіпний

Напівпричіпний

напівпричіпний

Ширина захвату, м

18

21

24

28

Робоча швидкість, км/год

до 15

до 15

до 15

до 15

Продуктивність, га/год

до 35

до 35

до 35

до 35

Кількість розпилювачів, шт.

36

42

48

56

Норма внесення робочої рідини, л/га

50 - 300

50 - 300

50 - 300

50 - 300

Ширина колії коліс (регульована), м

1.4 - 2.4

1.4 - 2.4

1.4 - 2.4

1.4 - 2.4

Висота встановлення штанги (регульована), м

0.6 - 1.85

0.6 - 1.85

0.6 - 1.85

0.6 - 1.85

Частота обертання вала насоса, об./хв.

540

540

540

540

Робочий тиск, створюваний насосом, не більше, бар

5

5

5

5

Ємність бака хімпродуктів, л

3 200

3 200

3 200

3 200

Ємність бака для промивання системи, л

200

200

200

200

Ємність бака для миття рук, л

15

15

15

15

Тип змішування

ежекторний гідрозмішувач

ежекторний гідрозмішувач

ежекторний гідрозмішувач

ежекторний гідрозмішувач

Дорожній просвіт, мм

300

300

300

300

Габаритні розміри, під час транспортування, мм

5 800 х 2 600 х 3 500

5 800 х 2 600 х 3 500

5 800 х 2 600 х 3 500

5 800 х 2 600 х 3 500

Габаритні розміри, в робочому стані, мм

5 800 х 18 000 х 3 300

5 800 х 18 000 х 3 300

5 800 х 18 000 х 3 300

5 800 х 18 000 х 3 300

Агрегатується з тракторами потужністю, більше, к.с.

80

80

80

80
